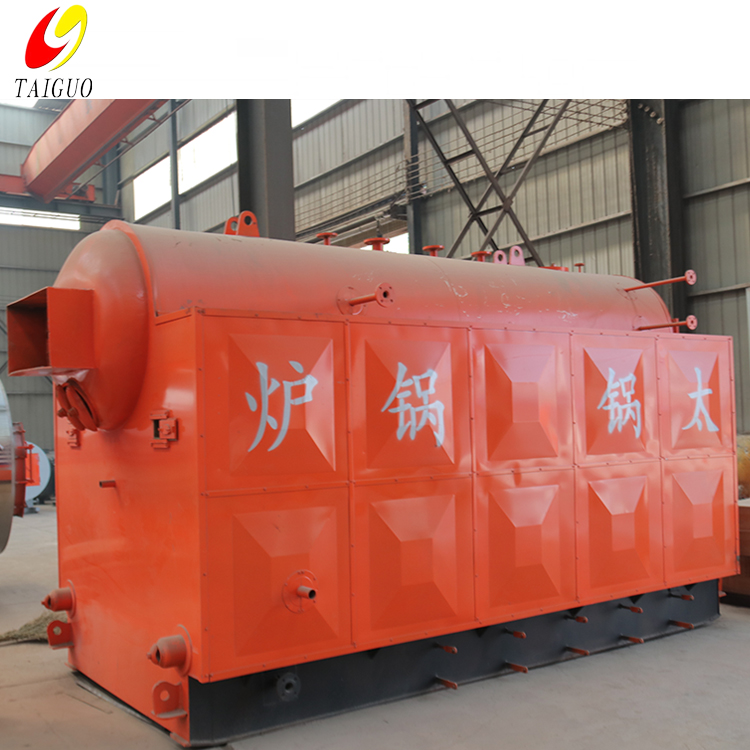

DZH生物质卧式蒸汽锅炉，是一种卧式三回程水火管混合式锅炉，在锅筒内布置螺纹烟管。炉膛左右二侧装有光管水冷墙。采用轻型活动炉排、人工加料，配有鼓风机、引风机进行机械通风。该炉前后拱采用新型的节能技术炉拱。燃料撒落到炉排上，进入炉膛燃烧后，火焰经过后拱折射向上通过本体两侧燃烬室折向转到前烟箱，再由前烟箱折回锅内管束，通过后烟箱进入省器，然后由引风机抽引通过烟道**烟囱排向大气。

本产品具有成熟性、先进性、稳定性、可靠性、和经济性。
1、成熟性：国内生产快装螺纹管锅炉的制造厂之一；自动化燃煤螺纹管锅炉，填补国内螺纹管蒸汽锅炉空白；十年来，产品多次更新换代，更趋成熟，同类产品已生产6000多台。
2、先进性：采用多项先进技术，如螺纹管、炉内强化燃烧；DZH燃煤锅炉多次荣获国家、机械工业部的产品荣誉证书；
3、稳定性：锅炉运行平稳，故障率低，未发生重大安全事故；早期锅炉**长运行时间已达20多年。
4、可靠性：国内一家对锅壳式锅炉进行过20万次疲劳试验的锅炉厂家；

我公司为机械部定点的工业锅炉出口基地，燃油燃气锅炉已从2000年开始陆续出口巴基斯坦、孟加拉、缅甸、泰国、伊朗、阿尔及利亚、叙利亚、尼日利亚、哈萨克斯坦、利比亚、几内亚、印尼、也门、莫桑比克、越南、柬埔寨等17个国家和香港地区。
5、经济性：热效率高，节约燃料，经济性好；被国家经贸委和河南省环保局评为节能产品。

工作原理：

生物质锅炉两侧布置水冷壁构成炉膛及对流烟道，锅筒内布置有单回程螺纹烟管，有更大的燃烧空间和足够的高度，使燃料在炉膛内有充足的燃烧时间，尾部有铸铁省器。炉膛内采用水冷整浇的前拱、后拱。前拱为阶梯形，后拱为人字形，使拱的覆盖率接近85%，有利于烟煤的燃烧。采用大块式链条炉排实现机械式燃烧。配鼓引风机进行机械通风，在炉膛内一定高度分层布置有足够的二次风，并配以出渣机实现机械出渣，控制监测仪表齐全。

锅炉蒸汽压力自动调节系统：锅炉蒸汽压力自动调节系统控制系统进入上班状态，在满足燃烧的必要条件时：锅内蒸汽压力高于或等于设定的压力上限值时，控制系统输出停止信号。直**停止引风机。
给水自控：系统上班和正常工作时，启动给水泵水泵工作，水位差压变送器检测出水位信号，保持锅筒水位稳定。保证蒸汽的品质。水位调节仪表显示锅炉水位。
手动控制：也可通过控制面板上手动轻触键对水泵等进行手动控制。

故障报警及保护
本控制系统能实时监测蒸汽锅炉当前工况，进行实时而又全面的智能故障识别与处理。该控制系统能够实时诊断与处理下列故障：
蒸汽压力极高保护：锅内蒸汽超压时，控制系统立即进入连锁，并声光报警，屏幕显示;蒸汽压力极高。故障消除后按复位键解除连锁。
锅内缺水保护：锅炉因水泵故障或其他原因出现水位极低故障时，控制系统立即关闭引风机电源，进入连锁，并声光报警，屏幕显示水位极低。故障消除后按复位键解除连锁。
锅炉水位超高：锅内水位高于上限警戒水位时，声光报警。提示锅内水位超高限，显示屏提示排水。故障消除后自动恢复，停泵不停炉。
水泵电机过载：水泵电机过流时热继动作，切断水泵电机电源，停水泵，由硬件实现。
停电故障：当电源发生停电故障时，控制系统立即关闭发生停电故障的机柜内所有设备电源。电源恢复，该机柜自动处于下班状态，需重新开机上班，启动各设备，以保证设备安全。

技术参数：
